Lector de Smart

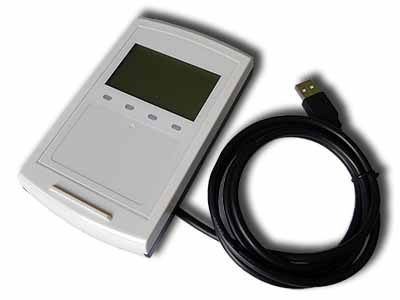

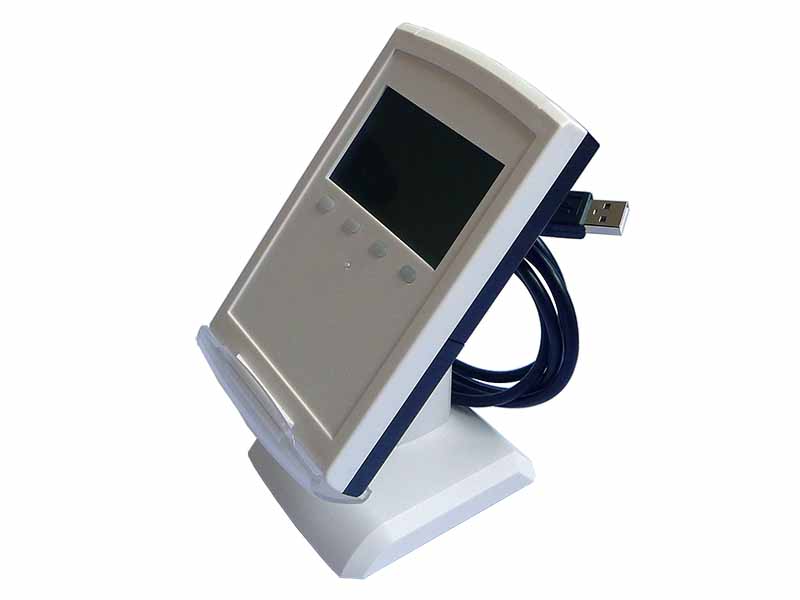

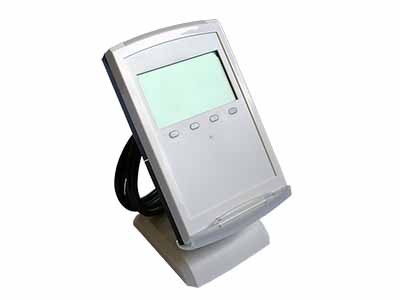

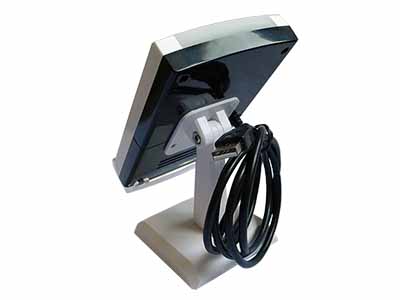

MR801 (Standard USB PCSC Interface)
-
Información general
MR801 escritorio serie sin contacto lector de tarjetas IC se basa en la serie de chips NXP RF de alto rendimiento ARM7 MCU. La comunicación es según el estándar PC / SC USB. El lector es totalmente compatible con la tarjeta IC según la norma ISO14443, especialmente apoya completamente ISO14443-4 tarjeta CPU sin contacto.
El lector se basa en 2 ranuras SAM, y es totalmente compatible con SAM de acuerdo con ISO7816.
El lector se basa en 2 ranuras SAM, y es totalmente compatible con SAM de acuerdo con ISO7816.
- Características principales
- • 128 * 64 píxeles visualizador LCD
- • La verdadera interfaz de PC / SC USB, compatible con muchos lectores de PC / SC en el mercado
- • Alta velocidad y MCU firmware ventaja proporcionan muy alta velocidad de proceso de la tarjeta
- • Interfaz de RF y el proceso de protocolo con capacidad de certificación EMV2010 LEVEL 1
- Parámetros técnicos
- • PCD: NXP MF RC531
- • frecuencia de trabajo: 13.56MHz
- • estándar RF: ISO14443A, ISO14443B
- • distancia de funcionamiento: 100mm (MIFARE One, typical)
- • Ranura para tarjetas SAM: 2 slots, support ISO7816 (T=0 & T=1, support PPS, Max. 230400bps)
- • Pantalla: 4 LED + LCD (128 * 64 pixel white back light)
- • zumbador: Build in
- • RTC: tener
- • Data FLASH: 4 Mbytes (Incluyendo el tipo de letra)
- • Interfaz: USB PC/SC estándar
- • Fuente de alimentación: DC5V ± 10%
- • Consumo de energía: 0.9W
- • Dimensión: 142mm * 86mm * 22mm
- • Peso: Acerca de 200g
- • Temperatura de funcionamiento: -25 ~ +85 ℃ (-77 ~ +185°F)
- • Temperatura de almacenamiento: -40 ~ +125 ℃ (-104 ~ +257°F)
- • software para PC: PCSC Communication Tool
- • SDK: Base en Windows, gratis
- • Codigo de muestra: VC, VB, C++ Builder, DELPHI, Power Builder
- • ISP: Soporte
- • RoHS: Compatible
| Datasheet | |
MR801 Series Desktop IC Card Reader User's Manual (PDF) |
|
JINMUYU Standard USB PCSC IC Card Reader General Technical Manual (PDF) |
|
| SDK&Sample Code | |
PCSC_Examples (RAR) |
|
| Demo Software | |
PCSC Communication Tool (RAR) |
|
| CCID Driver | CCID Driver (RAR) |
| Model NO. | MR801UC | |||||||||||||
| The form of shell | vertical | |||||||||||||
| Interface | USB PC/SC standard | |||||||||||||
| MCU | ARM7 NXP LPC2368 at 60MHz, 512KB FLASH + 64KB RAM | |||||||||||||
| PCD | NXP MF RC531 | |||||||||||||
| SAM card slot | 2 slots, support ISO7816 (T=0 & T=1, support PPS, Max. 230400bps) | |||||||||||||
| Display | 4 LED + LCD (128 * 64 pixel white back light) | |||||||||||||
| Buzzer | Build in | |||||||||||||
| RF standard |
|
|||||||||||||
| Reading distance | 100mm (MIFARE one, typical) | |||||||||||||
| PICC |
|
|||||||||||||
